Металлические лотки для кабельных трасс: как выбрать тип и рассчитать несущую способность

Металлические кабельные лотки являются несущей основой кабельной трассы и напрямую влияют на надежность, срок службы и безопасность инженерных сетей. Ошибки при выборе типа лотка или расчете его несущей способности приводят к провисанию трассы, ускоренной коррозии и дополнительным затратам на реконструкцию объекта. Поэтому подбор лотковой системы должен выполняться правильно.

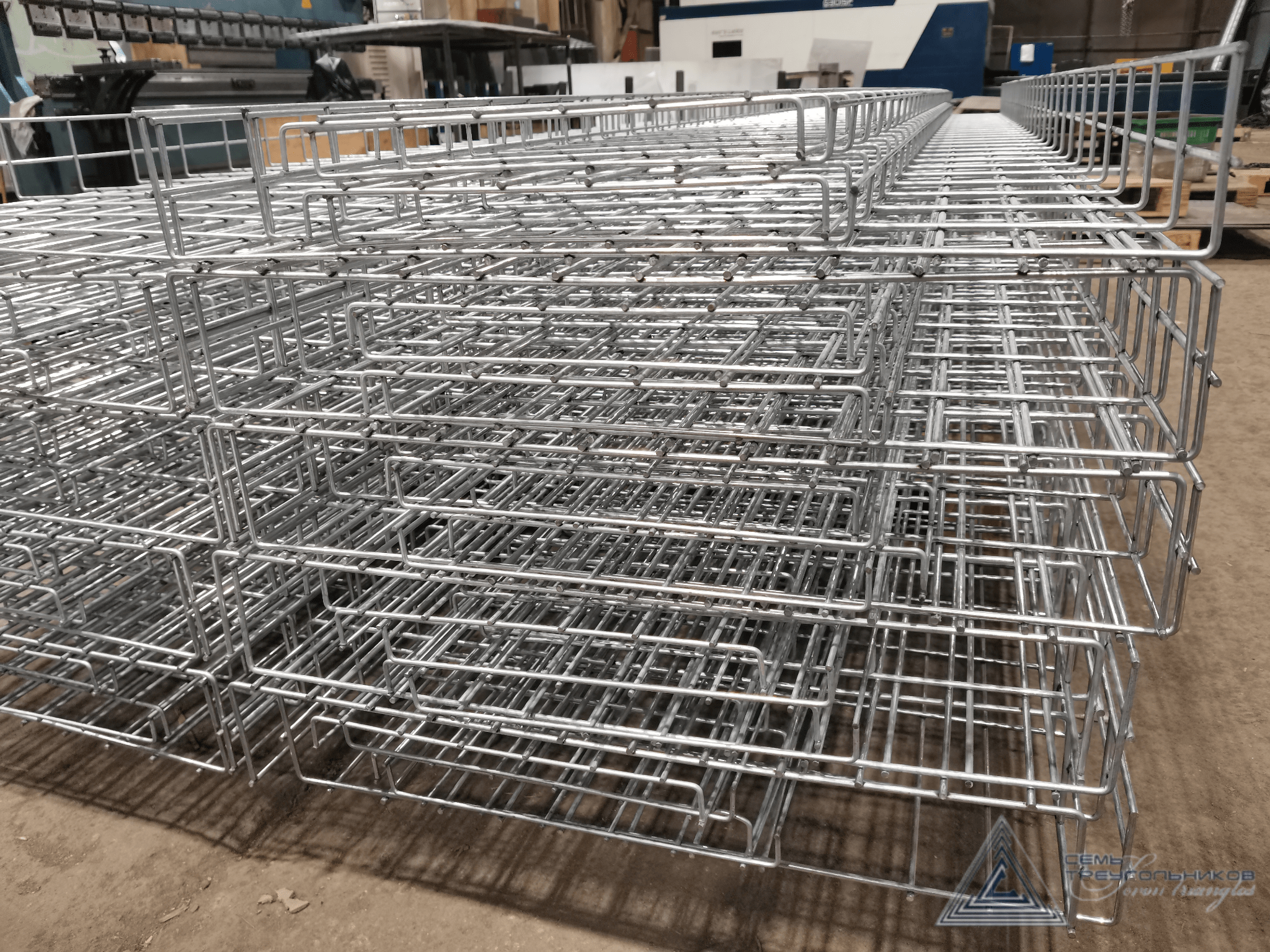

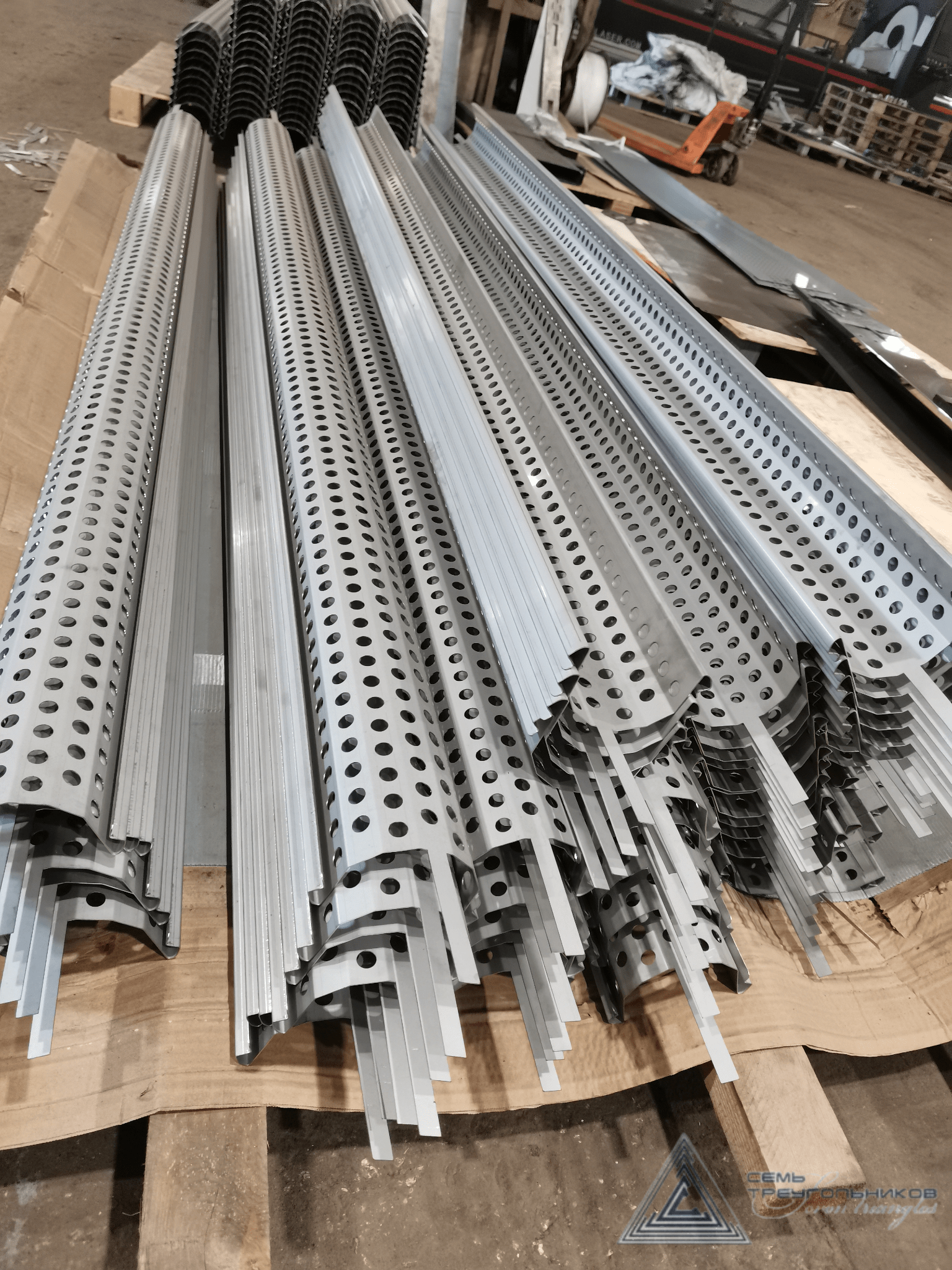

Лоток подбирают не по привычке монтажа, а по расчетной нагрузке, среде эксплуатации и типу трассы. Для тяжелых силовых линий и наружных эстакад обычно выбирают лестничный лоток, для смешанных внутренних трасс — перфорированный, для слабонагруженных и хорошо вентилируемых участков — проволочный, для пыле- и влагозащищенных решений — глухой или закрытый короб. Базовую проверку ведут по заполнению, несущей способности пролета и требованиям ПУЭ к размещению кабелей в сооружениях.

Нагрузка и шаг опор

Сначала считают линейную массу трассы: кабели + собственный вес лотка + запас на будущую раскладку. Далее проверяют пролеты. Чем длиннее шаг опор, тем быстрее растет прогиб: при увеличении пролета в 1,2 раза прогиб возрастает примерно в 2,1 раза, а при увеличении в 1,5 раза — более чем в 5 раз. Для проектирования это ключевой ограничитель, а не только паспортная “кг/м”. На объекте требуйте у производителя не маркетинговую цифру, а безопасную рабочую нагрузку и допустимый пролет в привязке к типу крепления.

Сравнительная матрица по типам

Такую матрицу удобно применять как фильтр: если трасса тяжелая и длинная — сразу отсеивайте проволочный; если среда влажная и нужна защита от загрязнений — перфорированный без покрытия не годится; если нужен свободный тепловой режим и минимальная масса, проволочный остается первым кандидатом.

Рабочий алгоритм

1. Определите массу кабелей на 1 м.
2. Прибавьте массу лотка и аксессуаров.
3. Заложите 15% резерв под последующую прокладку, если трасса проектируется как развиваемая.
4. Сверьте заполнение с нормами ПУЭ: для коробов — 35% или 40% в зависимости от исполнения.
5. Проверьте допустимый пролет по каталогу производителя и по расчету прогиба.
6. Назначьте опоры, консоли и подвесы с запасом по жесткости.

Номограмма нагрузки для первичной оценки

Для предварительного отбора используйте простое правило: если масса трассы растет на 25%, а шаг опор оставить прежним, запас по прогибу быстро “съедается”. Поэтому при тяжелых жгутах практично не гнаться за максимальным пролетом, а сокращать расстояние между опорами или переходить на лестничный профиль.
Пример для первичной компоновки: легкая трасса — проволочный лоток; средняя — перфорированный; тяжелая и протяженная — лестничный. Финальную величину проверяют расчетом и по данным производителя, потому что ГОСТ Р 52868 нормирует именно испытания и подтверждение безопасной рабочей нагрузки.

Чек-лист выбора

• Сухое помещение: оцинковка тонкого слоя, при умеренной нагрузке.
• Влажность, конденсат, техподполье: усиленное цинковое покрытие или цинк-ламель.
• Химически активная среда, мойка, наружная установка: горячее цинкование либо нержавеющее исполнение.
• Морская или промышленная атмосфера: только повышенная коррозионная стойкость, без “обычной” оцинковки.

Для подтверждено агрессивных условий выбирают покрытия с высокой стойкостью к окислению; цинк-ламельные решения относят к высокому классу коррозионной стойкости.

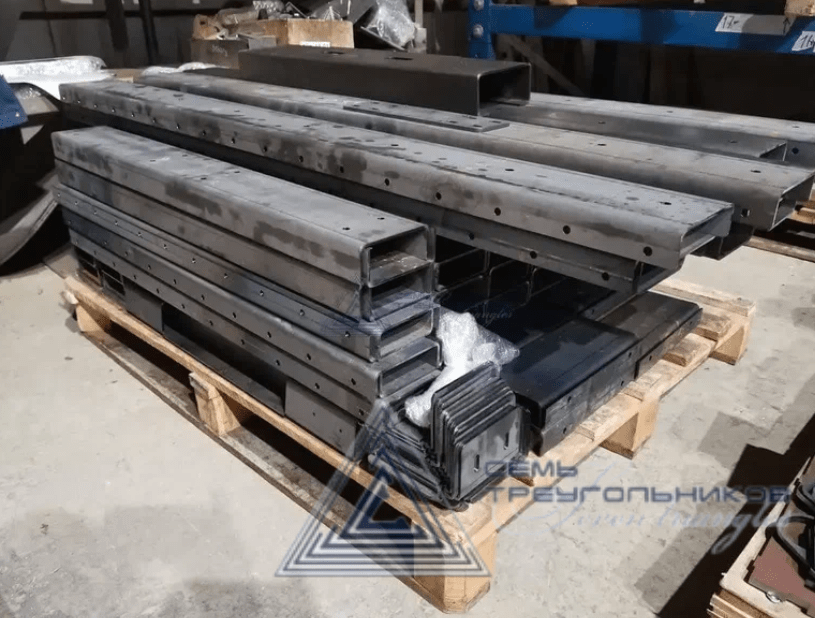

Стандартный набор не всегда закрывает геометрию объекта. Когда трасса уходит на несколько уровней, поворачивает в стесненном узле или стыкуется с технологическим оборудованием, рационально заказывать нестандартные элементы. В этих случаяхизготовление лотков из металла под проект сокращает число доборных деталей, уменьшает подрезку и снижает риск ошибок при монтаже.

Типовые узлы, которые целесообразно выпускать в кастоме:

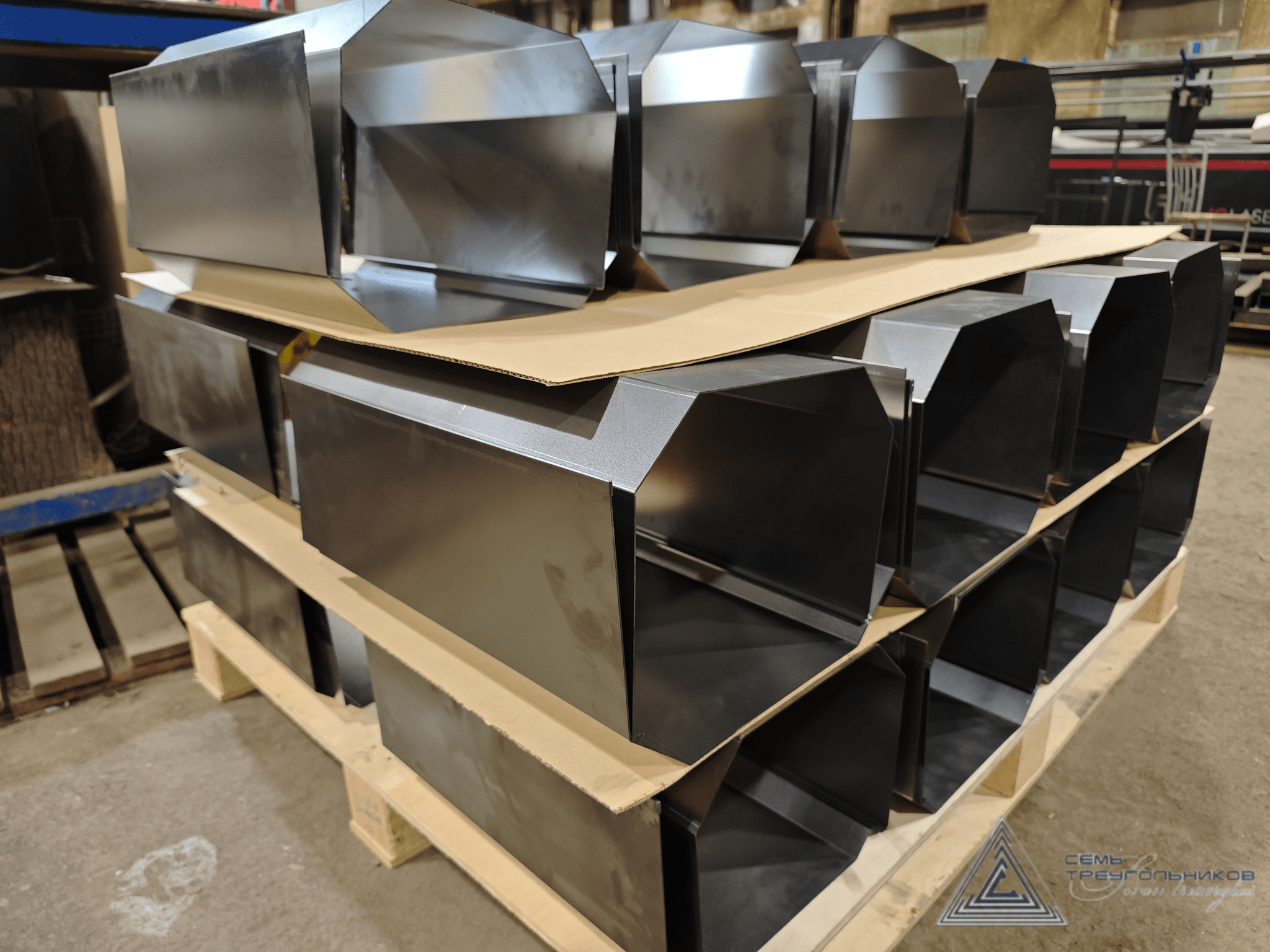

• углы 45°/90° с усилением по наружной кромке;
• тройники и крестовины с сохранением жесткости в зоне разветвления;
• редукции по ширине и высоте;
• переходы “лоток–консоль”, “лоток–стойка”, “лоток–подвес”.
