Основные требования к чертежам деталей на изделия из металла

Чертеж детали — это документ, который фиксирует точные размеры, допуски, материалы и технологические параметры изделия. Он служит официальной инструкцией для производства и контролирует соответствие готовой детали требованиям проекта.

Для начинающих инженеров-конструкторов и предпринимателей важно понимать: эскиз «от руки» — это не КД. Любая ошибка в чертеже может привести к браку, простою оборудования и дополнительным расходам.

Ключевые моменты:

• чертеж должен быть подготовлен в техническом формате: векторный файл в формате dxf или dwg (контур реза), развертка детали в формате pdf, масштаб 1:1;
• необходимо учитывать специфику производственного процесса: лазерная резка на станке с ЧПУ, гибка заготовок, слесарные работы, сварка труб;
• материалы должны быть указаны точно: толщина листа, марка металла и конкретная марка стали или алюминия, допуски на гибку.

Эскиз — это концептуальная визуализация идеи, может быть нарисован от руки, содержит приблизительные размеры.

Рабочий чертеж — официальный документ для производства:

Согласно ГОСТ 2.109-73, чертежи деталей должны включать следующие элементы:

1. Материал и термообработка

• Указание точной марки металла, стали, алюминия: 08КП, AISI 304, Амг3М.
• При необходимости — термообработка или закалка.

2. Предельные отклонения

• Неуказанные отклонения размеров и углов по ГОСТ.
• Допуски на отверстия, швы, гибку.

3. Поверхностные требования

• Чистота поверхности, шлифовка, полировка.
• Дополнительные требования для сварных деталей.

4. Размеры и масштаб

• Все размеры должны быть в миллиметрах.
• Масштаб чертежа 1:1 для лазерной резки.

5. Обозначения и спецификации

• ТЗ, накладная на материал, спецификация в xlsx.
• Указание всех операций: лазерная резка, гибка, слесарные работы.

Маркировка и обозначения: размеры, линии разрезов, сечения, координаты центров, контуры реза — обязательны.

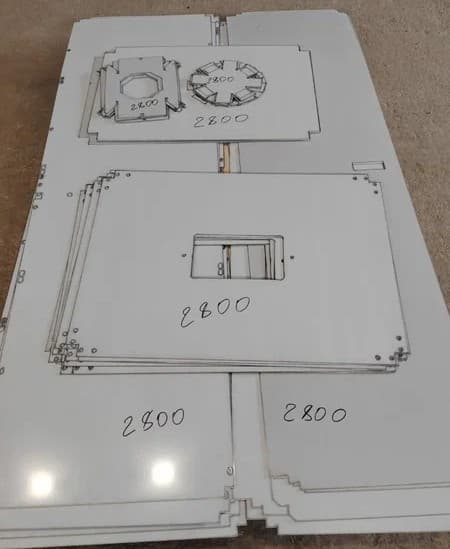

Лазерная резка — самый частый запрос при производстве металлических деталей. Основные требования:

• Замкнутый контур: любая разомкнутая линия приведет к невозможности создания программы для резки.
• Масштаб 1:1: программа станка с ЧПУ использует реальные размеры детали.
• Припуски на гибку: учитываются в чертеже, особенно для нержавеющей стали и алюминия.
• Развертка детали: для сложных геометрий с гибкой листа.
• Форматы файлов: векторный dxf или dwg.

Пример для проверки спецификации на резку:

Разработка КД включает:

1. Создание 3D-модели: T-FlexCAD, Компас-3D, SolidWorks, AutoCAD, Autodesk Inventor, ZwCAD 3D.
2. Подготовка рабочей документации: виды, сечения, разрезы, размеры, допуски.
3. Спецификация материалов: толщина листа, марка металла.
4. Технологическая карта: операции — лазерная резка, гибка, слесарные работы, сварка труб, ЧПУ.
5. Документы для производства: ТЗ, спецификация в xlsx, накладная на материал.

Проверка корректности: каждый элемент должен быть подписан и проставлен по ГОСТ.

• Указана марка материала и толщина листа
• Контур реза замкнут, масштаб 1:1
• Проставлены все допуски, в т.ч. на гибку
• Чистота поверхности и термообработка указаны
• Файл в векторном формате (DXF / DWG)
• Составлены ТЗ и спецификация в xlsx
• Проверены линии разреза и сечения
• Технологическая карта с указанием всех операций

Типичные ошибки начинающих:

1. Отсутствие допусков: деталь не помещается в сборку → отказ производства.
2. Незамкнутый контур реза: невозможно подготовить программу лазерной резки металла → возврат чертежа.
3. Масштаб ≠ 1:1: станок с ЧПУ изготавливает деталь неправильного размера.
4. Нет указания марки металла: затраты времени на согласования, удорожание.

Если вы не готовы разрабатывать КД самостоятельно, можно обратиться к специалистам. Опытные инженеры подготовят:

• рабочие чертежи с учетом ГОСТ
• спецификацию материалов и технологическую карту
• корректные файлы для лазерной резки и ЧПУ

Изготовление деталей по чертежам заказчика — это гарантия соблюдения проектных размеров, межосевых расстояний и допусков на гибку. Работаем с черной сталью, алюминием, дюралем, нержавейкой и оцинковкой, обеспечивая высокое качество поверхности.
